Az öntöttgyanta transzformátorok rutinszerű ellenőrzése kulcsfontosságú szempont a megbízható és hatékony működésük biztosításában. Az öntött műgyanta transzformátorok vezető szállítójaként megértem a rendszeres ellenőrzések jelentőségét az esetleges problémák megelőzése és ezen létfontosságú elektromos alkatrészek élettartamának meghosszabbítása érdekében. Ebben a blogbejegyzésben megosztok néhány értékes betekintést az öntöttgyanta transzformátorok rutinellenőrzésének hatékony elvégzéséhez.
Elővizsgálat Előkészületek
Az ellenőrzés megkezdése előtt elengedhetetlen a szükséges eszközök és biztonsági felszerelések összegyűjtése. Az olyan eszközök, mint a multiméterek, infravörös hőmérők és szemrevételező tükrök nagyon hasznosak lehetnek. Biztonsági felszerelést, például szigetelt kesztyűt, védőszemüveget és megfelelő lábbelit kell mindig viselni az elektromos veszélyek elleni védelem érdekében.
Szintén fontos áttekinteni a transzformátor dokumentációját, beleértve a szerelési kézikönyvet, a karbantartási feljegyzéseket és a korábbi ellenőrzési jelentéseket. Ezek az információk értékes támpontokat adhatnak a transzformátor történetéről, az ismert problémákról és a javasolt ellenőrzési időközökről.
Szemrevételezés
A rutinellenőrzés első lépése az öntöttgyanta transzformátor alapos szemrevételezése.
Külső megjelenés
Ellenőrizze a transzformátor általános fizikai állapotát. Keresse meg a sérülés jeleit, például repedéseket, forgácsokat vagy horzsolásokat a gyanta burkolatán. Ezek a hibák veszélyeztethetik a transzformátor szigetelési tulajdonságait, és elektromos meghibásodásokhoz vezethetnek. Ellenőrizze a tartókonzolokat és a támasztékokat, hogy megbizonyosodjon arról, hogy biztonságosak és korróziómentesek. A laza vagy korrodált támasztékok túlzott vibrációt okozhatnak, ami károsíthatja a transzformátor belső alkatrészeit.
Terminál csatlakozások
Vizsgálja meg a sorkapcsok tömítettségét és túlmelegedés jeleit. A laza csatlakozások megnövekedett ellenállást eredményezhetnek, ami hőképződéshez és potenciális ívképződéshez vezethet. Használjon nyomatékkulcsot annak biztosítására, hogy a kapocscsavarok a gyártó specifikációi szerint legyenek meghúzva. Keressen bármilyen elszíneződést vagy égési nyomot a kivezetéseken, amelyek túlmelegedést jelezhetnek. Ha ilyen jeleket észlelnek, további vizsgálatra van szükség a kiváltó ok meghatározásához.
Hűtőrendszer
Ha az öntöttgyanta transzformátor hűtőrendszerrel van felszerelve, gondosan ellenőrizze. Léghűtéses transzformátorok esetén ellenőrizze a ventilátorok megfelelő működését. Figyeljen minden szokatlan zajra vagy rezgésre, amely mechanikai problémára utalhat. Győződjön meg arról, hogy a légcsatornák tiszták és akadálymentesek a hatékony hűtés érdekében. Az eltömődött légcsatornák a transzformátor túlmelegedését okozhatják, csökkentve a teljesítményét és élettartamát.
Elektromos szigetelés vizsgálata
Az elektromos szigetelés az öntöttgyanta transzformátorok kritikus szempontja. A szigetelési ellenállás tesztelése segít észlelni bármilyen romlást vagy nedvesség behatolást, ami elektromos meghibásodáshoz vezethet.
Szigetelési ellenállás mérése
Megaohmmérővel mérje meg a szigetelési ellenállást a tekercsek és a talaj között, valamint a különböző tekercsek között. A mérést megfelelő körülmények között kell elvégezni, például amikor a transzformátor feszültségmentes, és stabil hőmérsékleten. Hasonlítsa össze a mért értékeket a gyártó specifikációival. A szigetelési ellenállás jelentős csökkenése jelezheti a szigetelés problémáját, például nedvességfelvételt vagy fizikai károsodást.
Dielektromos disszipációs tényező (tan δ) Tesztelés
A dielektromos disszipációs tényező vizsgálata információt nyújt a szigetelés minőségéről. A szigetelőanyagban hőként disszipált energia mennyiségét méri. A tan δ értékének időbeli növekedése a szigetelés elöregedését vagy szennyeződését jelezheti. Ez a vizsgálat speciális felszerelést igényel, és képzett személyzetnek kell elvégeznie.
Hőmérséklet Monitoring
Az öntöttgyanta transzformátor hőmérsékletének figyelése elengedhetetlen a rendellenes működési körülmények észleléséhez.
Infravörös termográfia
Az infravörös termográfia egy érintésmentes módszer a transzformátor felületi hőmérsékletének mérésére. Infravörös hőmérővel vagy hőkamerával vizsgálja meg a transzformátor felületét, beleértve a tekercseket, a kivezetéseket és a hűtőelemeket. Keressen forró pontokat, amelyek nagy ellenállású vagy túlterhelt területeket jelezhetnek. Hasonlítsa össze a mért hőmérsékletet a gyártó által megadott normál üzemi hőmérséklet-tartománnyal.
Beépített hőmérséklet érzékelők
Egyes öntöttgyanta transzformátorok beépített hőmérséklet-érzékelőkkel vannak felszerelve, például ellenállás-hőmérséklet-érzékelőkkel (RTD) vagy hőelemekkel. Ezek az érzékelők valós idejű hőmérsékleti adatokat szolgáltatnak, amelyek távolról is nyomon követhetők. Rendszeresen ellenőrizze a hőmérséklet-érzékelők pontosságát, és győződjön meg arról, hogy a felügyeleti rendszer megfelelően működik.
Terhelés és teljesítmény figyelése
Az öntöttgyanta transzformátor terhelésének és teljesítményének figyelése segít biztosítani, hogy a tervezési határokon belül működjön.
Terhelési áram mérése
A transzformátor tekercselésein átfolyó terhelési áram mérésére használjon szorító ampermérőt. Hasonlítsa össze a mért áramértékeket a transzformátor névleges áramával. A transzformátor túlterhelése túlzott hőtermelést okozhat, ami károsíthatja a szigetelést és más alkatrészeket. Ha a terhelési áram folyamatosan közel van a névleges áramhoz, vagy meghaladja azt, fontolja meg a transzformátor korszerűsítését vagy a terhelés újraelosztását.
Feszültségszabályozás
Mérje meg a transzformátor bemeneti és kimeneti feszültségét, hogy ellenőrizze a feszültségszabályozási teljesítményét. A feszültségszabályozás a kimeneti feszültségnek az üresjáratról a teljes terhelésre történő változását jelenti. Hasonlítsa össze a mért feszültségszabályozást a gyártó specifikációival. A rossz feszültségszabályozás befolyásolhatja a csatlakoztatott elektromos berendezés teljesítményét.
Különleges szempontok a különböző feszültségű sorozatokhoz

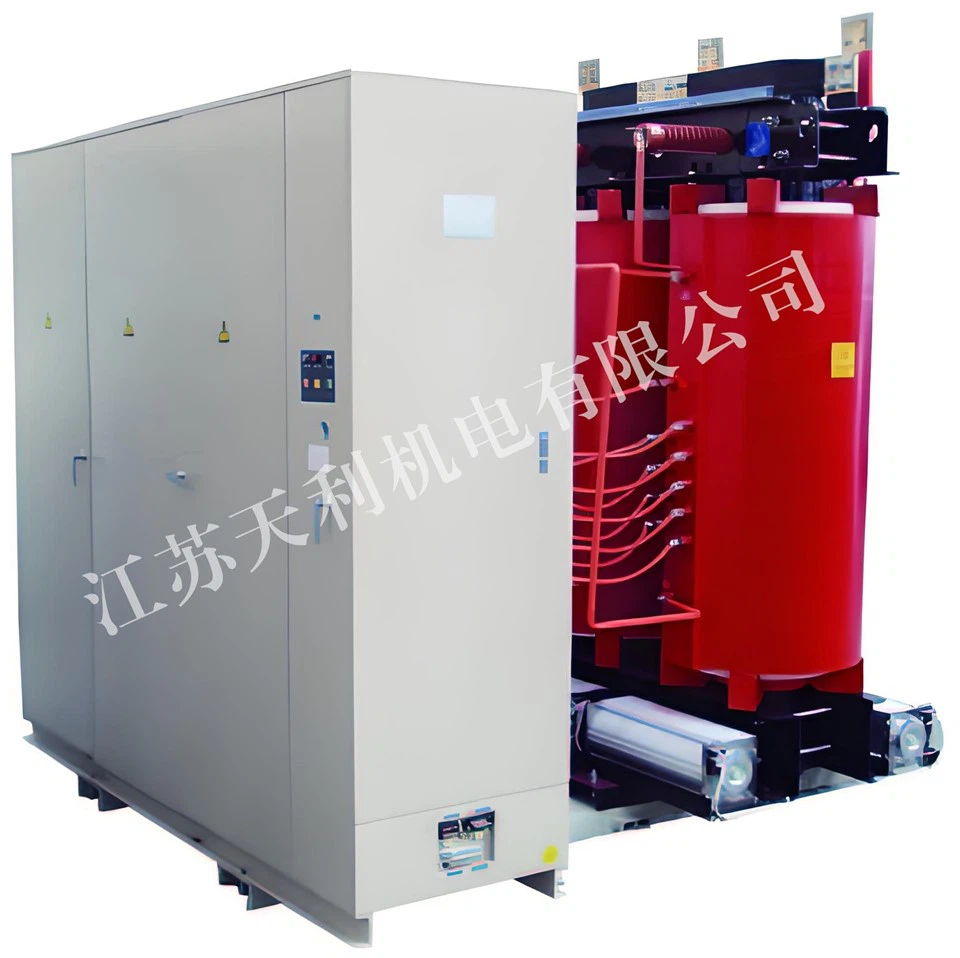

Öntött gyanta transzformátorok széles választékát kínáljuk, beleértve35kV On - load Dry - típusú transzformátor,10KV sorozatú öntöttgyanta száraz típusú transzformátor, és20KV sorozatú öntött gyanta száraz típusú transzformátor. Minden feszültségsorozatnak sajátos követelményei lehetnek a rutinellenőrzéshez.
A nagyobb feszültségű transzformátorok, mint például a 35 kV-os terhelés alatti száraz típusú transzformátorok esetében szigorúbb szigetelésvizsgálat és felügyelet szükséges. Ezeknek a transzformátoroknak a szigetelési rendszere összetettebb és érzékenyebb a környezeti tényezőkre. Különös figyelmet kell fordítani a nagyfeszültségű kivezetésekre és a tekercsek közötti szigetelésre.
A 10KV és 20KV sorozatú öntött műgyanta száraz típusú transzformátorokat általánosan használják az elosztó hálózatokban. Teherbíró képességük és feszültségszabályozásuk rendszeres ellenőrzése elengedhetetlen a végfelhasználók stabil áramellátásának biztosításához.
Következtetés
Az öntöttgyanta transzformátorok rutinellenőrzése átfogó folyamat, amely a részletekre való odafigyelést, valamint a megfelelő eszközök és technikák használatát igényli. Az ebben a blogbejegyzésben ismertetett lépések követésével korán észlelheti a lehetséges problémákat, és proaktív intézkedéseket tehet az öntöttgyanta transzformátorok megbízható és hatékony működése érdekében.
Ha Ön a kiváló minőségű öntött műgyanta transzformátorok piacán dolgozik, vagy professzionális tanácsra van szüksége a transzformátorok ellenőrzésével és karbantartásával kapcsolatban, kérjük, ne habozzon kapcsolatba lépni velünk beszerzési és további megbeszélések céljából. Elkötelezettek vagyunk amellett, hogy a legjobb termékeket és szolgáltatásokat kínáljuk Önnek elektromos igényeinek kielégítésére.
Hivatkozások
- IEEE C57.12.91 szabvány – Száraz szabvány – Típuselosztó és teljesítménytranszformátorok – Általános követelmények
- IEC 60076 - 11 - Erőátviteli transzformátorok - 11. rész: Száraz típusú transzformátorok
